鐵路DC600V地面電源部件構成
時間：2021-11-10 人氣： 來源：山東合運電氣有限公司

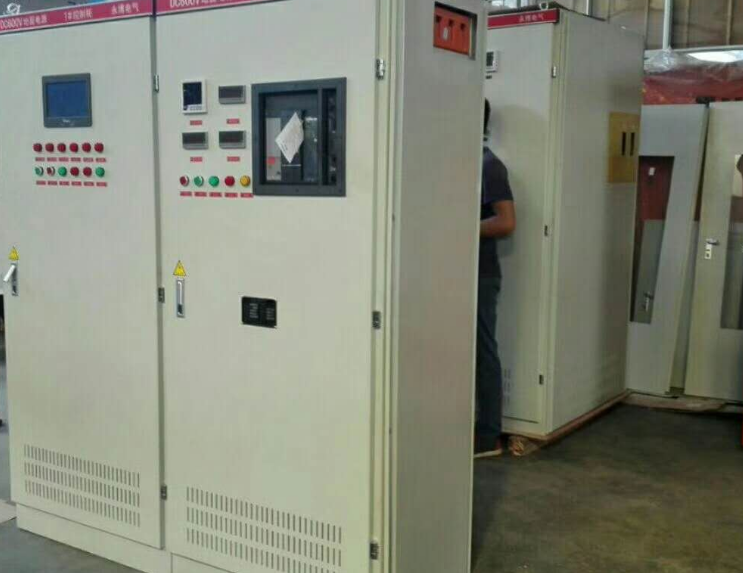

鐵路DC600V地面電源由DC控制柜、整流柜、L-C-R柜、變壓器、配電箱組合而成，鐵路DC600V地面電源具體的部件結構如下：
1、DC控制柜：控制柜一般為非標設計，采用標準的GGD骨架，在主電路中閥側斷路器等電氣部件以及380V電路、控制電路部件都安裝在內部。控制裝置需要安裝在柜子右下方，同時安在柜下部的還有電度表以及其電流互感器。
2、整流柜：也是非標設計，采用標準GGD骨加，上部為冷卻風機，向下為過渡風道和兩路電源整流橋的整流元件組裝，元件組裝左右兩側一般為壓敏電阻吸收網絡以及控制同步變壓器。其下部為交流進線、快速熔斷器、直流輸出銅母排、電流傳感器UA，元件組裝及RC保護模塊，晶閘管面板上脈沖輸出集成塊。
3、L-C-R柜：非標標準GGD骨架，上部依次為接地保護裝置、電容投入接觸器、放電電阻，而中部為支撐電容，正面安裝檢測以及記錄裝置，下方是濾波電抗器。
4、變壓器：非標設計，干式風冷，安裝于戶內，三相10KV/500V整流變壓器。
5、鐵路DC600V地面電源配電箱：非標設計，主要用來遠程操控電源投切，上部為顯示的部分，中間為操作按扭，其背面為接線主母排、分流器、電壓傳感器。
關于鐵路DC600V地面電源部件構成，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多鐵路DC600V地面電源,地面電源部件,鐵路DC600V電源結構相關知識。
